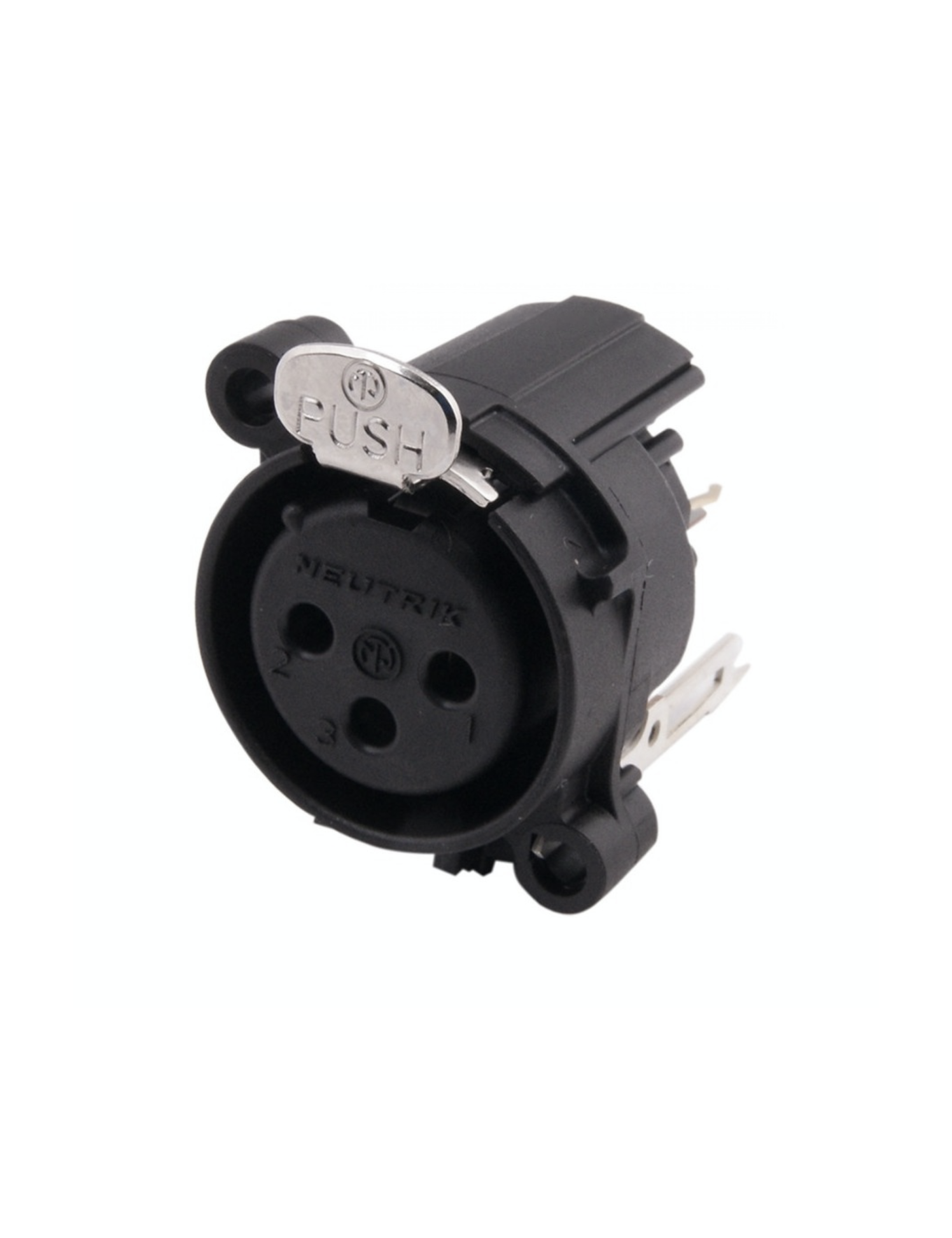

Neutrik NC3FAV2 Embase PCB XLR Femelle 3 broches

Le NC3FAV2 est un connecteur XLR femelle 3 points conçu pour le montage vertical sur circuit imprimé (PCB). Doté d’un corps rond en plastique au format compact A, ce modèle est idéal pour les applications nécessitant une forte densité de connecteurs (espacement de seulement 23 mm entre centres). Sa construction optimisée comprend des contacts tulipe plaqués or dur avec zones de contact polies, garantissant une conductivité fiable et une grande longévité, même dans des environnements d’usage intensif.

L’embase intègre un contact de masse séparé, connecté à la fois à la coque du connecteur mâle et au panneau frontal, assurant une mise à la terre indépendante de la broche 1. Le système de verrouillage à loquet en acier sécurise parfaitement la connexion. Conforme aux normes UL94 V-0 et IEC 61076-2-103, le NC3FAV2 répond aux exigences des environnements professionnels tout en restant léger, économique et particulièrement bien adapté aux équipements audio compacts.

 Caractéristiques :

• Connecteur XLR 3 broches femelle


• Montage : Vertical sur PCB


• Format du châssis : A (corps rond en plastique)


• Résistance de contact : < 6 mΩ


• Orientation de montage : Arrière (vis A-screw)


• Contacts : Contacts en bronze CuSn6


• Insert PA6.6 30% GR


• Durée de vie : > 1000 cycles


• Indice de protection : IP40


• Courant nominal par contact : 6 A


• Température de fonctionnement : -30 °C à +80 °C


• Inflammabilité : UL 94 V-0


• Homologations : UL, conforme IEC 61076-2-103


• Soudabilité : Conforme IEC 68-2-20

 Points clés :

• Connecteur XLR femelle 3 points au format compact A, montage vertical PCB


• Corps en plastique léger, idéal pour haute densité de connecteurs


• Contacts tulipe plaqués or, conductivité et fiabilité assurées


• Contact de masse séparé pour blindage optimal, indépendant de la broche 1


• Verrouillage à loquet robuste, >1000 cycles d’utilisation
